Pont El Tingo

Résumé

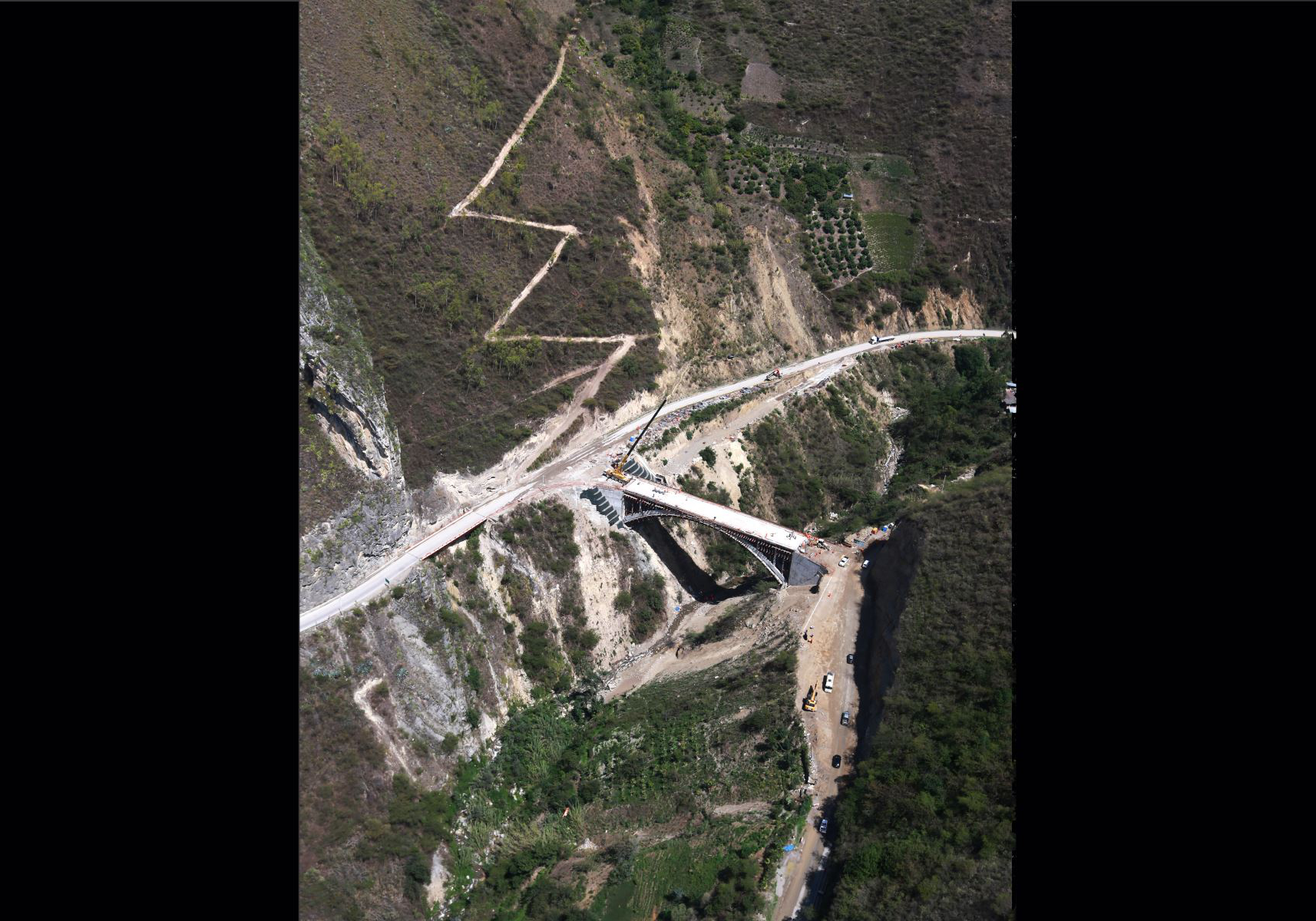

L’ensemble comprend la réalisation d’un pont avec arc en béton, permettant de traverser le ravin du fleuve San Juan.

Système utilisé

Service intégral d’acier pour la construction ; Fourniture, préparation industrielle d’acier d’armature et installation de l’acier dimensionné « sur site » des différentes structures dont l’ouvrage se compose.

  • Le pont est situé entre deux montagnes avec une pente très prononcée. Pour les fondations, la culée de la marge droite a été posée sur des pieux, tandis que la culée de la marge gauche a été réalisée au moyen d’une fondation directe sur le terrain.
  • Les culées ont été réalisées sur les fondations ; les culées sont des structures verticales constituées de six piles de treize mètres de haut ; les piles sont entrelacées les unes aux autres au moyen de poutres qui les soutiennent et les rendent solidaires.

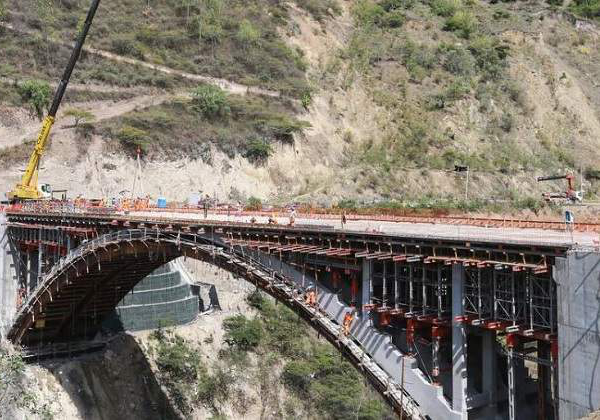

  • En bas des culées, deux arcs métalliques en porte-à-faux sont appuyés, ayant été mis à leur emplacement définitif au moyen de raidisseurs provisoires. Ces arcs ont servi de base au coffrage destiné à la réalisation des quatre poutres longitudinales en béton constituant l’Arc en béton.
  • Sur les poutres longitudinales en béton ont été émergées des piles dont la hauteur finale a été celle du tablier. Les piles émergées ont été reliées les unes aux autres au moyen de poutres transversales.
  • Le tablier du pont a été forgé sur la partie supérieure des culées et des piles émergées de l’arc.

Typologie de projet

Grandes infrastructures civiles

Situation

District de San Juan, Cajamarca ; pont sur le fleuve San Juan

Client

Torrescámara, Compañía de Obras, S.A. – Suc. Pérou

T

450
